K….Y… 底角軸伸式安裝螺旋錐齒輪減速機 |
KAB…Y… 底角空心軸安裝螺旋錐齒輪減速機 |
KA….Y… 空心軸安裝螺旋錐齒輪減速機 |
KF…Y… 法蘭軸伸式安裝螺旋錐齒輪減速機 |
KAF…Y… 法蘭空心軸安裝螺旋錐齒輪減速機 |
KAT…Y… 帶扭力臂空心軸安裝螺旋錐齒輪減速機 |
K(KF.KA.KAF.KAB.KAZ)S … 軸輸入的螺旋錐齒輪減速機 |
KA(K..KF,.KAF..KAB.KAZ.).RF..Y.. 組合式螺旋錐齒輪減速機 |
KA(K.KF,KAF,KAB,KAZ) S…RF.. 軸輸入的組合式螺旋錐齒輪減速機 |

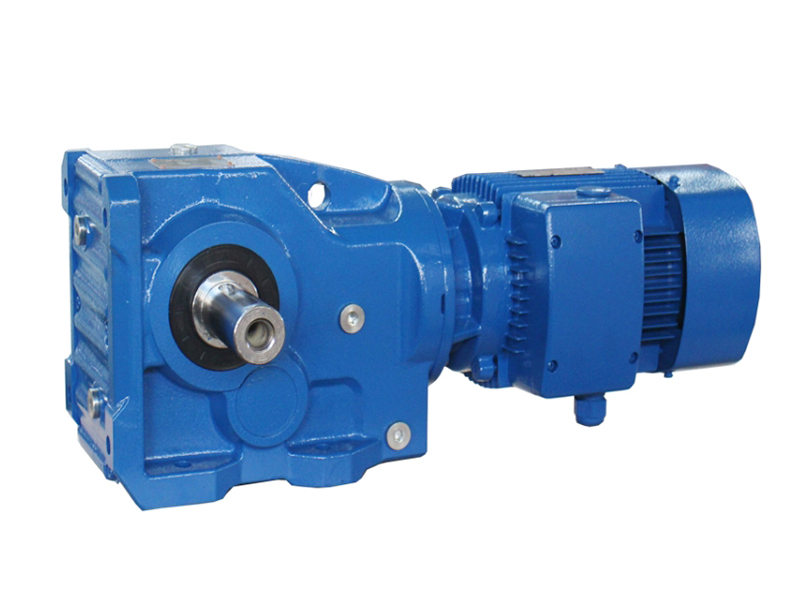

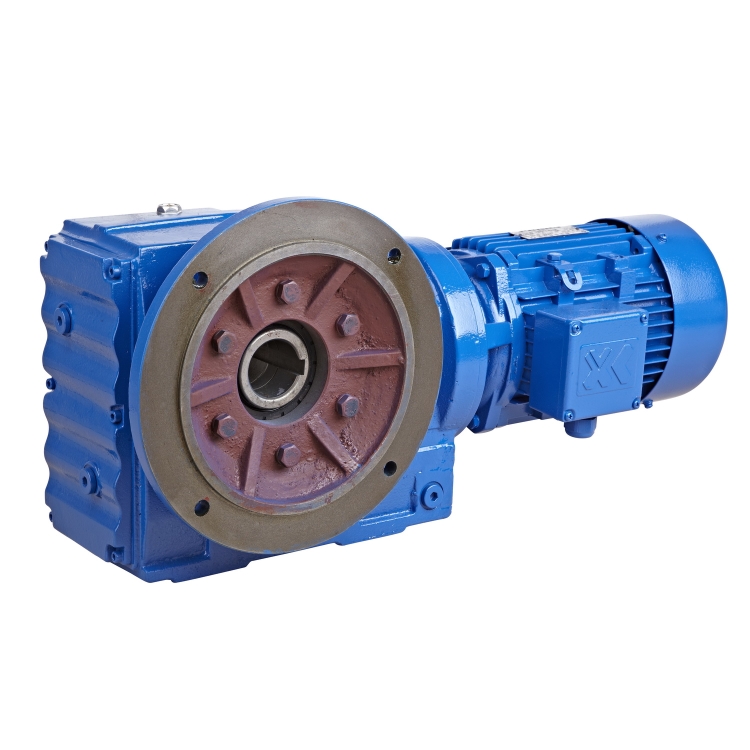

二： K系列是一種錐齒輪減速機，高鋼性鑄鐵箱體。該系列減速機在模塊組合體系基礎上設計制造，有極多的電機組合、安裝形式和結構方案，傳動比分級細密，滿足不同的使用工況，實現機電一體化，傳動效率高，耗能低，性能優越。硬齒面齒輪采用優質合金鋼，表面經滲碳淬火硬化處理，磨齒精細加工，傳動平穩、噪聲低、承載能力大。溫升低，壽命長。廣泛用于工業冶金設備，建筑材料工業，化學，采礦，石油，運輸，造紙，制糖，工程機械等領域
三：優勢
高功率密度
無損耗
長使用壽命
減速機效率> 90%
多級齒輪箱以獲得低轉速
二級或三級齒輪傳動形式
三級傳動選擇低側隙
四：可行的安裝布置形式
底腳安裝或法蘭安裝
B5或B14法蘭安裝
實心軸或空心軸
空心軸帶平鍵連接，脹緊盤，花鍵空心軸
五： 參數：
功率：0.18-220KW
速比：5.36-32625
輸出轉速： 0.1-270Rpm
輸出扭矩： 高至50000N.m
安裝形式： 底角/法蘭/軸裝 安裝
輸出軸形式：空心/實心
六： 輸入功率及最大扭矩：
|
規格 |
37 |
47 |
57 |
67 |
77 |
87 |
97 |
107 |
127 |
157 |
167 |
187 |
|
結構形式 |
K.. KA…KF..KAF..KAZ…KAT..KAB.. |
|
||||||||||
|
輸入功率 |
0.183 |
0.18-3 |
0.18-5.5 |
0.18-5.5 |
0.37-11 |
0.75-22 |
1.1-30 |
3-45 |
7.5-90 |
11-160 |
11-200 |
18.5-200 |
|
轉動比 |
5.36-106.38 |
5.81-131.87 |
6.57-145.15 |
7.14-144.79 |
7.22-175.45 |
7.19-192.27 |
8.95-175.47 |
8.74-141.93 |
8.68-146.07 |
12.66-150.03 |
17.35-164.44 |
17.97-178.37 |
|
最大扭矩 (N.m) |
200 |
400 |
600 |
820 |
1550 |
2700 |
4300 |
8000 |
13000 |
18000 |
32000 |
50000 |
