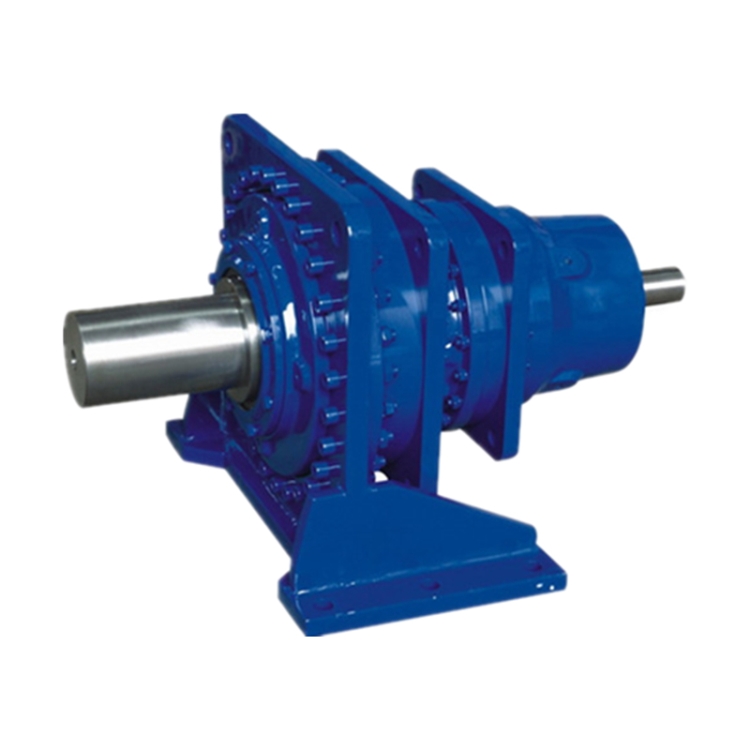

一:DP 系列行星系列是一種標準化的為高功率,大扭矩的設計的減速機。27種不同尺寸和7種不同型號的行星減速機能達到高至2 600 000 N.m和4000:1 的速比 . 并廣泛應用于廣泛用于工業冶金設備,建筑材料工業,化學,采礦,石油,運輸,造紙,制糖,工程機械等領域。
二:參數:
功率:高至:12000KW
速比:高至 4000:1
輸出扭矩:高至2600000 Nm
三:類型說明
DP系列行星減速機類型
|

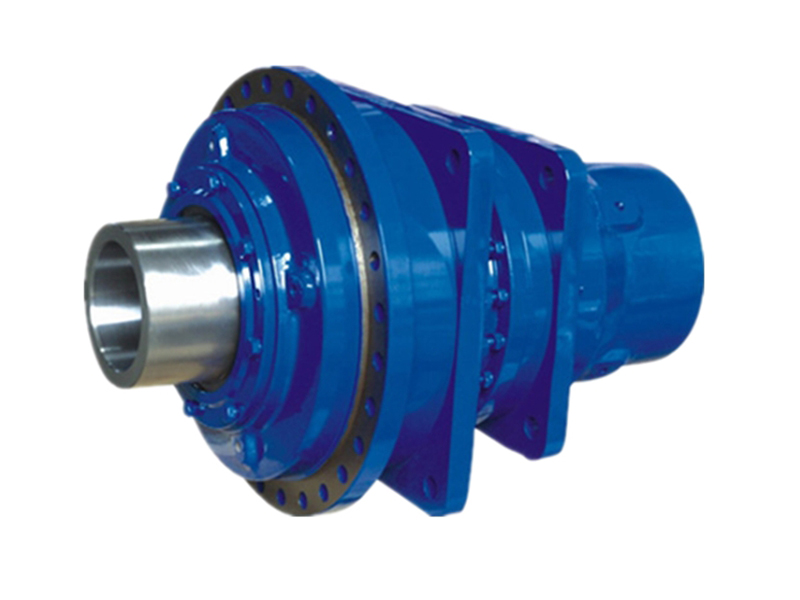

DP2N2級標準型行星減速機
|
DP2L2級直交軸行星減速機
|
DP2S2級平行軸行星減速機
|

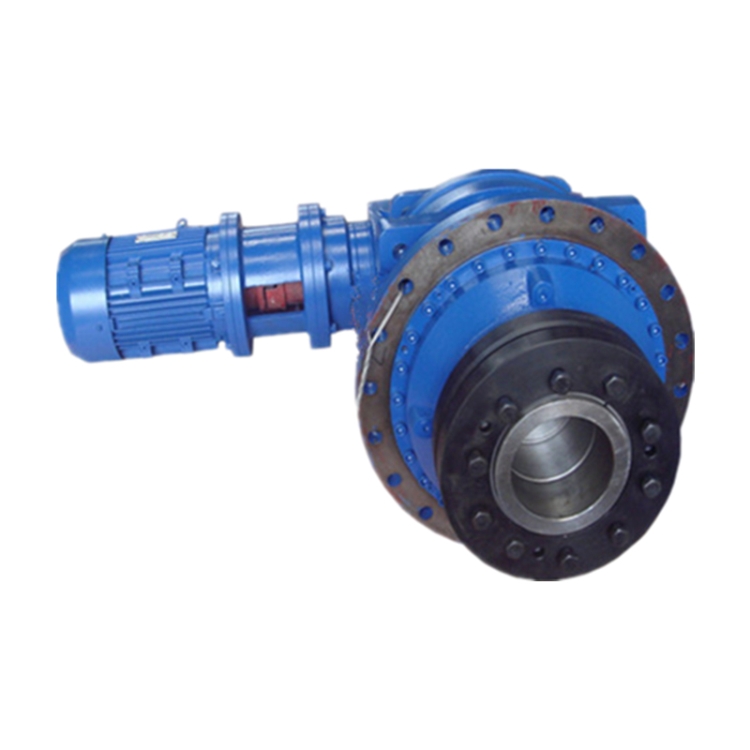

DP2K2級直交軸,平行軸行星減速機
|
DP3N3級標準型行星減速機
|
DP3S3級平行軸行星減速機
|
DP3K3級直交軸,平行軸行星減速機
|

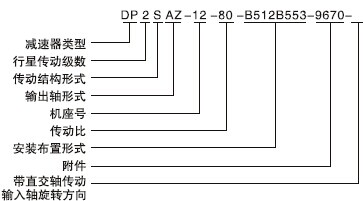

四: DP系列行星減速機型號與標記
|
型號說明
|
上例說明
|
減速機類型
DP系列行星減速機
|
DP系列行星減速機
|
行星傳動級數
2級傳動
3級傳動
|
二級傳動
|
傳動結構形式
N 標準型
L 帶直交軸傳動
S 帶平行軸傳動
K 帶直交軸,平行軸傳動
|
帶平行軸傳動
|
輸出軸形式
AZ: 脹緊盤空心軸
AH 漸開線花鍵空心軸
BS 平鍵實心軸
BH 漸開線花鍵實心軸
|
脹緊盤空心軸輸出
|
機座號
9-36
|
12
|
速比
高達4000
|
80
|
安裝布置形式
B500-B556 水平
V100-V130 立式
V300-V330 立式
。。。。。
|
安裝布置形式為B512B553
水平安裝輸入軸在右邊,扭力臂支撐在下邊
|
帶直交軸傳動輸入軸旋轉方向代號(面對輸入軸方向看)
CW 順時針
CCW 逆時針
|
平行軸傳動省略
|
附件
99 無附件
96 減速機底座
70 電機鐘形支座(輸入)
71 電機托架
72 電機支架
73 擺動底座
74 鐘形支座(輸出)
75 扭力臂(一側)
76 扭力臂(兩側)
77牛扭力軸支撐
|
帶減速機底座電機鐘形支座(輸入)
|
優勢:
1:良好的分配系統使得機體重量輕而且結構緊湊
2:高效率和最佳的維護周期能節省大量運行成本
3:方便和其他型號的減速機組合。
4:噪音低
5:箱體采用球墨鑄鐵,大大提高了箱體的剛性及抗震性。
6:箱體內的太陽輪、行星輪、內齒圈及螺旋錐齒輪均采用可控氣氛滲碳淬火處理,得到高硬耐磨表面,熱處理后全部磨齒,降低了噪音,提高了整機的效率及使用壽命。
